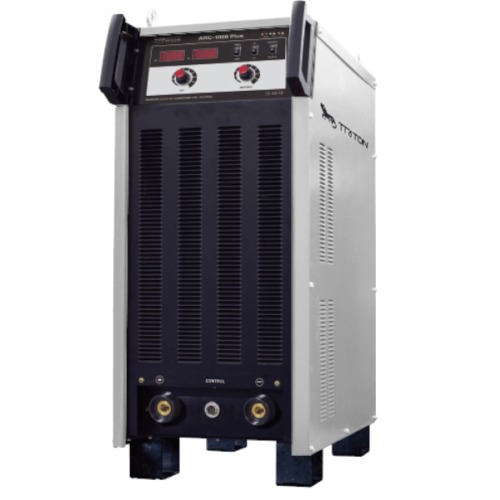

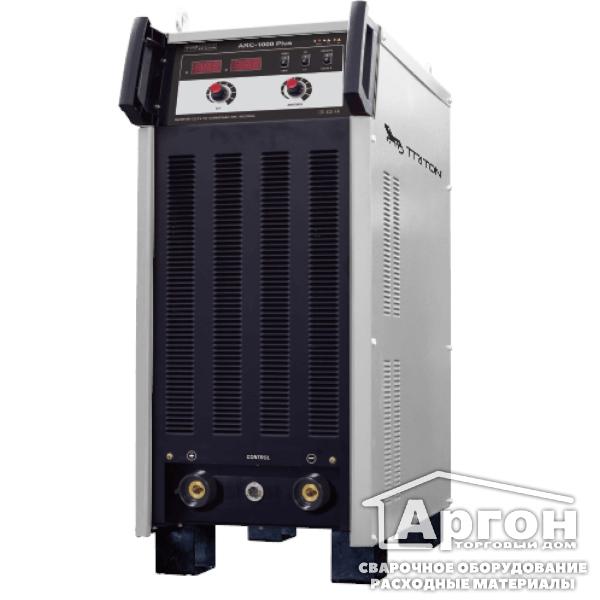

TRITON SUBARC-1000XD

Широкая область применения

• Одна сварочная головка позволяет работать с диаметрами проволоки 1.6-6.0 мм;
• При работе любым диаметром проволоки возможность точной регулировки тока и напряжения позволяет получить наивысшее качество;
• Технология автоматической подстройки напряжения регулирует напряжение на дуге в пределах ±10В;
• Высокая скорость наплавки, на 30% выше, чем у простых источников SAW;
• Низковольтный приводной мотор обеспечивает стабильную и надежную подачу проволоки и имеет длительный срок службы без технического обслуживания;

AT-3 SubArc Трактор
Для прямолинейной и криволинейной сварки.

Функционал:

• X-ось перемещение 0.1-1.3 м/мин
• Y-ось (вертикаль) 0-70 мм и ± 100 мм (Вертикальный подъем головки)
• R y ±90°. Угол сварки до 90° от вертикали в обе стороны
• R z 45°. Угол до 45° вперед или назад относительно движения
• R x 45°. Угол движения до 45° от вертикали

Надежность – прочная и компактная конструкция трактора обеспечивает длительный срок службы в тяжелых производственных условиях.

Усовершенствованная система управления – цифровой дисплей позволяет предварительно установить и конторолировать в процессе работы все параметры.

Конфигурация - возможно использование 3 или 4 колес, горизонтальные вертикальные или поворотные направляющие. Быстрое изменение угла сварочной головки.

Преимущества

• Автоматическое управление и автоматическое отслеживание параметров сварки, позволяет оператору сконцентрироваться на контроле качества, очистке соединения и подаче флюса;
• Сваривает стыковые, горизонтальные угловые, нахлёстанные соединения как с левой, так и с правой стороны;
• Точное механическое выравнивание между проволокой и изделием обеспечивает высокое качество соединения без дополнительных креплений;
• Использование ШИМ (PWM) контроллера для обеспечения точного и стабильного перемещения.

Описание конструкции
Трактор состоит из основания трактора, вертикальной опоры, поворотной части поперечной балки, механизм подачи/протяжки проволоки, узел кронштейна головки трактора, узел подачи флюса и блок управления.
Трактор оснащен комплектом рельс длиной 1м. Под заказ можно укомплектовать любой длиной.

Блок управления
Благодаря технологии слежения за напряжением дуги, снижается тепловложение, а скорость наплавки увеличивается на 30%. Также эта технология обеспечивает стабильную сварочную дугу и точный контроль выходной мощности.

1. Авто/ВЫКЛ/ Ручной режим
2. Направление движения
3. Регулировка скорости передвижения
4. Поднять
5. Опустить
6. Старт
7. Стоп
8. CC/CV переключатель
9. Питание
10. Автовыключатель
11. Скорость подачи проволоки
12. Регулировка тока и напряжения
13. Дисплей ампеража
14. Дисплей вольтажа
15. Индикатор сети
16. Разъем управления

Разработан для работы в паре с источниками TRITON SubArc-1000XD . Блок полностью управляет всеми процессами сварки, два дисплея отображают все необходимые параметры сварочного процесса, также и реальные значения во время сварочного процесса отображаются на дисплеях устройства. Контроллер может быть установлен на колонну, либо в любое другое, удобное для оператора место.

Основные функции:

• Широкий диапазон регулировки тока;
• Обеспечивает стабильную работу при перепадах напряжения до ±15% имеет ПВ 100%;
• Минимизация зоны нагрева в следствие чего уменьшается тепловая деформация и увеличиваются механические свойства соединения;
• Защита от перегрузки, потери фазы и короткого замыкания обеспечивает надежность и качество в работе;
• Простая регулировка различными энкодерами CC (постоянный ток) and CV(постоянное напряжение);
• Несколько режимов работы MMA, MIG/MAG и строжка угольным электродом;
• 3-фазное питание устраняют дисбаланс, связанный с трансформаторными сварочными аппаратами переменного тока;
• Класс защиты IP23 позволяет работать в суровых промышленных условиях.
